貼片電感檢測的方法和使用建議

來源： | 發布日期：2021-11-20
　　貼片電感，一般都是由線圈和磁芯組成的，我們一般看到的都是封閉式的，無法看出貼片電感的好壞。通常一般我們都認為貼片電感不會壞的，因?yàn)槲覀儫o法用肉眼分辨出來。但是貼片電感如果使用不注意的話，會很容易造成貼片電感的損壞的。那么貼片電感檢測好壞怎么做呢？下面就為大家詳細的介紹一下。

　　首先我們需要在貼片電感上面做出標注。做標注的方法一共有兩種，一種是直標法，另一種是色標法。直標法：在電感線圈的外殼上直接用數字和文字標出電感線圈的電感量，允許誤差及最大工作電流等主要參數；色標法：即用色環表示電感量，單位為mH,第一二位表示有效數字，第三位表示倍率，第四位為誤差。

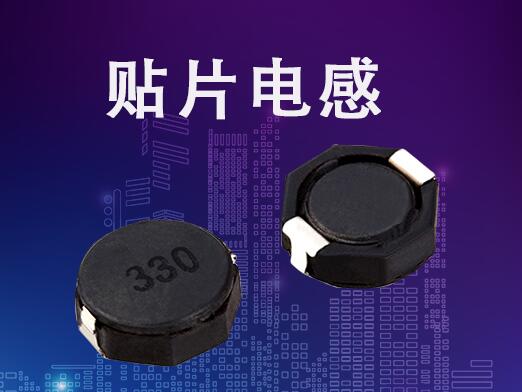

QQ截圖20210902230923

　　接著我們需要一臺萬能表。將萬能表打到蜂鳴二級管檔，把表筆放在兩端，觀察萬用表的讀數。正常的貼片電感的讀數應該為零，若萬用表的讀數偏大或無窮大則 表示貼片電感已經損壞。對于電感線圈匝數較多，線徑較細的線圈數讀數會達到幾十或者十幾百，通常情況下線圈的直流電阻只有幾歐姆。損壞還表現為發燙或電感磁環明顯損壞，若電感線圈不是很嚴重?fù)p壞，而又無法確定時，可用電感表測量其電感量或用替換法來判斷。
　　貼片電感檢測方法學會后，貼片電感的使用建議：
　　1、 鐵心與繞線容易因溫升效果產生感量變化，需注意其本體溫度必須在使用規格范圍內。
　　2、 繞線在電流通過后容易形成電磁場。所以應注意電感器之間彼此的距離，可以繞線組互成直角，減少相互間之感應量。
