什么是差模電感？
差模電感概念的提出
在實際工作中，往往有工程師會提及差模電感，常常搞得入行不久的新人一頭霧水，那么究竟什么是差模電感呢？眾所周知，電感是能夠把電能轉化為磁能存儲起來的元件，在電路中主要起到濾波、振蕩、延遲、阻流等作用，還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。
我們熟悉的共模電感是用來抑制共模干擾的，與此對應，用來抑制差模干擾的就是差模電感。
差模信號與共模信號
電器設備的電源線路和通訊線路,至少有兩根導線,這兩根導線作為往返線路輸送電力或信號，除了這兩根導線之外通常還有第三導體,這就是"地線"。電壓和電流的變化通過導線傳輸時有兩種形態,
一種是兩根導線分別做為往返線路傳輸, 我們稱之為"差模"；另一種是兩根導線做去路,地線做返回傳輸, 我們稱之為"共模"。
信號是在兩根導線內部作往返傳輸?shù)模覀兎Q之為"差模信號"；而紅色信號是在導線與地線之間傳輸?shù)?，我們稱之為"共模信號"。
差模干擾與共模干擾
共模干擾是指在導線與地（機殼）之間傳輸?shù)姆怯杏秒娦盘?，屬于非對稱性干擾，定義為任何載流導體與參考地之間的不希望有的電位差。共模干擾的電流大小不一定相等，但是方向（相位）相同的。電氣設備對外的干擾多以共模干擾為主，外來的干擾也多以共模干擾為主，共模干擾本身一般不會對設備產生危害，但是如果共模干擾轉變?yōu)椴钅８蓴_，干擾就嚴重了，因為有用信號都是差模信號。差模干擾是指在兩導線之間傳輸?shù)姆怯杏秒娦盘枺瑢儆趯ΨQ性干擾,定義為任何兩個載流導體之間的不希望有的電位差。
差模干擾的電流大小相等，方向（相位）相反。
差模電感與共模電感
如果有用信號是差模信號而干擾信號是共模信號，可使用共模電感來抑制干擾信號：在電路中串入共模電感，當有共模干擾電流流經線圈時，由于共模干擾電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模干擾電流，達到濾波的目的；當電路中的正常差模電流流經共模電感時，電流在同相繞制的共模電感線圈中產生反向的磁場而相互抵消，因而對正常的差模電流基本沒有衰減作用。 差模電感是一種對差模高頻干擾的感抗大的電感，也稱差模扼制線圈。上圖所示差模電感器L1、L2與C1電容串聯構成回路，因為L1和L2對差模高頻干擾的感抗大，而電容C1對高頻干擾的容抗小，這樣將差模干擾噪聲濾除，而不能加到后面的電路中，達到抑制差模高頻干擾噪聲的目的
。雖然差模電感和共模電感都是濾波電感，但是作用不一樣也就決定了繞線方式會有所不一樣，從結構上來講，共模電感是繞在同一鐵心上，并且兩個繞組的線圈直徑和圈數一樣，但是繞向方向相反，一組線圈有兩個引腳，因此共模電感會有4個引腳；
而差模電感則是繞在一個鐵心上并且只有一個線圈，因此它只有2個引腳，所以可從引腳數量來區分共模電感和差模電感。

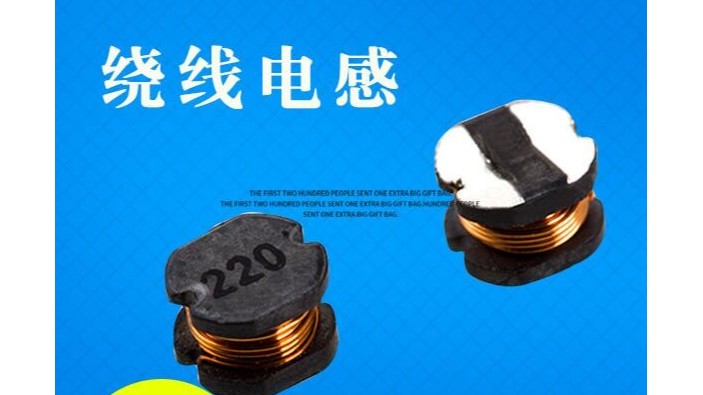

差模電感并不神秘，實際上就是我們經常用到的功率電感。
