產品尺寸 Product size
| TYPE | RTB1214B | RTB1218B |
| A(MAX) | 13.50 | 13.50 |
| B(MAX) | 18.50 | 23.50 |
| C(REF) | 3.50 | 3.50 |
| D(士0.10) | 0.70 | 0.70 |
| E(土0.50) | 7.50 | 7.50 |
| FIG. | 1 | 2 |

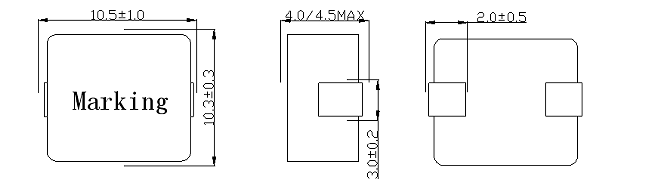

外觀尺寸
電氣特性
| 電氣特性表 | |||||
| 產品型號 |
電感值 （uH）±20% |
直流電阻D.C.R (mΩ) |
溫升電流 Irms（A） |
飽和電流 Isat(A) |
|
| TYP | MAX | ||||
| HPB1040-R22M | 0.22 | 1.2 | 1.5 | 35.0 | 60.0 |
| HPB1040-R36M | 0.36 | 1.7 | 1.9 | 30.0 | 50.0 |
| HPB1040-R47M | 0.47 | 1.9 | 2.2 | 30.0 | 40.0 |
| HPB1040-R56M | 0.56 | 2.1 | 2.4 | 25.0 | 33.0 |
| HPB1040-R68M | 0.68 | 2.3 | 4.9 | 23.0 | 30.0 |
| HPB1040-R82M | 0.82 | 3.1 | 3.5 | 20.0 | 29.0 |
| HPB1040-1ROM | 1.00 | 3.0 | 4.0 | 18.0 | 28.0 |
| HPB1040-1R5M | 1.50 | 4.8 | 5.4 | 16.0 | 23.0 |
| HPB1040-2R2M | 2.20 | 7.2 | 9.0 | 12.0 | 18.0 |
| HPB1040-3R3M | 3.3 | 10.8 | 11.8 | 10.0 | 16.0 |
| HPB1040-4R7M | 4.70 | 17.0 | 20.0 | 8.50 | 15.0 |
| HPB1040-5R6M | 5.60 | 20.0 | 23.0 | 8.0 | 14.0 |
| HPB1040-6R8M | 6.8 | 23.0 | 27.0 | 6.0 |
12.0 |
| HPB1040-8R2M | 8.2 | 30.0 | 34.0 | 5.5 |
11.0 |
| HPB1040-100M | 10.0 | 34.0 | 38.0 | 5.0 | 10.0 |
| HPB1045-150M | 15.0 | 52 | 60.0 | 4.0 |
8.0 |
| HPB1045-220M | 22.0 | 66.0 | 75.0 | 3.0 |
6.0 |
| HPB1045-330M | 33.0 | 81.0 | 92.0 | 2.5 | 5.0 |
| HPB1045-470M | 47.0 | 134.0 | 145.0 | 2.0 | 4.0 |
| 數量/卷 | 內盒包裝數量 | 外箱包裝總數量 | 內包裝箱 | 外包裝箱 |
| HPB1040-5R6M | (800×2) =1600PCS | (1600×2)=3200PCS | 340mm*340mm*65mm |
365mm*355mm*155mm |
屏蔽式結構:抗電磁干擾(EMI）性能強。
Shielded construction
低DCR實現低損耗
Low loss realized with low DCR
采用金屬磁芯實現高性能高頻率
High inductance, high current, low magnetic loss
低噪聲，復合結構
Ultra low buzz noise， due tocomposite construction
實力廠家 交期縮短30% 18年行業生產定制經驗，3000m2工廠面積，全線自動化生產設備，月產量達600KKpcs以上，生產效率高，供貨能力強。 擁有一支強大的工程研發團隊，對于電感、高頻變壓器的技術研發、創(chuàng )新生產管理、品質管理等有著豐富的經驗和過硬的能力，可根據客戶需求量身定制，質量穩定成本低。
嚴控品質 性能穩定成本優 銅線、磁芯等原材料均采用德國、臺灣等行業一線品牌，可大大縮小產品體積，滿足大功率需求，同時能有效地控制發熱溫度，保證產品的高穩定性，從源頭解決客戶對產品的擔憂。 生產工藝、檢驗方法全部按照ISO9001:2015質量管理體系要求，從原料、設備、工藝到檢測均以近乎嚴格的標準執行，在更優的成本前提下，讓產品達到車規級的質量標準。
快捷定制 提供全套解決方案 美登熟悉各個行業被動元件的工藝性能特點，可根據需求量身定制，為客戶提供電感、線圈、高頻變壓器及配套產品一站式解決方案，真正為客戶降本增效。 客戶提供對應的圖紙參數，美登根據樣紙，提供免費制樣及送樣。
貼心服務 讓客戶無后顧之憂 售前：免費制樣、送樣及檢測，為客戶量身定制，全套配齊； 售中：全程跟進，與客戶保持緊密聯系，確保產品合格交付； 售后：7*24小時在線服務，為客戶提供全方位的技術支持與服務。
