| TYPE | RTB1214B | RTB1218B |
| A(MAX) | 13.50 | 13.50 |
| B(MAX) | 18.50 | 23.50 |
| C(REF) | 3.50 | 3.50 |
| D(士0.10) | 0.70 | 0.70 |
| E(土0.50) | 7.50 | 7.50 |
| FIG. | 1 | 2 |

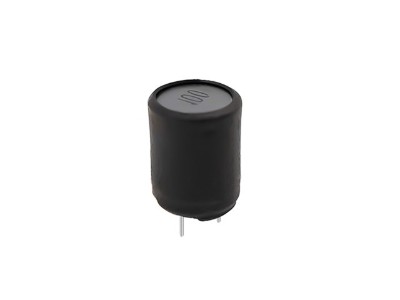

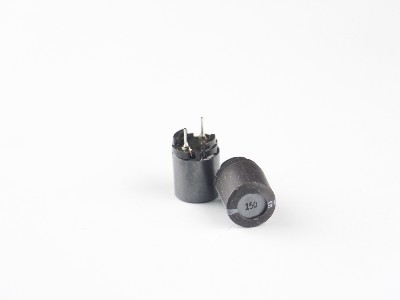

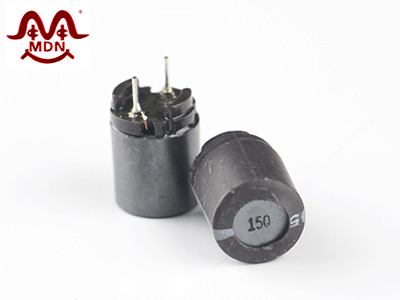

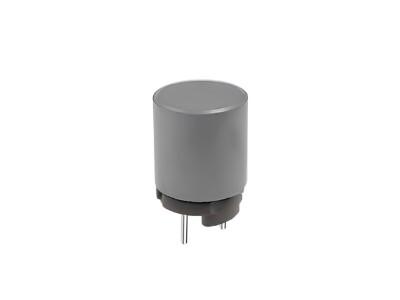

插件磁屏蔽電感適用于數字功放扼流。如汽車音響，LCD電視和PDP電視，5.1聲道家庭影院等。
| TYPE | RTB1214B | RTB1218B |
| A(MAX) | 13.50 | 13.50 |
| B(MAX) | 18.50 | 23.50 |
| C(REF) | 3.50 | 3.50 |
| D(士0.10) | 0.70 | 0.70 |
| E(土0.50) | 7.50 | 7.50 |
| FIG. | 1 | 2 |
| CODE |
lnductance （uH）±25% |
Dc resistance (mΩ)max |
Rated DC current (A)max |
Allowable current (A)max |
||||
| RTB | 1214B | 1218B | 1214B | 1218B | 1214B | 1218B | 1218B | 1218B |
| -100 | 10 | 10 | 30(16.0) | 30(15.0) | 10.0 | 10.0 | 8.0 | 10.0 |
| -120 | 12 | 12 | 30(20.0) | 30(17.5) | 9.0 | 9.5 | 7.0 | 8.5 |
| -150 | 15 | 15 | 30(22.0) | 30(19.0) | 8.0 | 8.5 | 6.0 | 8.0 |
| -220 | 22 | 22 | 50(35.0) | 50(28.0) | 6.5 | 6.5 | 5.5 | 7.5 |
| -330 | 33 | 33 | 100(45.0) | 50(35.0) | 5.0 | 5.0 | 5.0 | 6.0 |
| -470 | 47 | 47 | 100(70.0) | 100(50.0) | 4.5 | .4.5 | 4.0 | 5.0 |
| 產品系列 | 數量/盤 | 數量/捆 | 外箱包裝總數量 | 內包裝箱 | 外包裝箱 |
| RTB1214B | 64PCS | (64×10)=640PCS | (640×2)=1280PCS | 265mm*185mm*130mm | 385mm*275mm*170mm |
| RTB1218B | 56PCS | (56×10）=560PCS | (560×2)=1120PCS |
良好的焊錫性及耐熱性;
Excellent solderability and heat resistance.
磁屏蔽型電感，可降低噪音;
Magnetically shielded type inductor, possible todecrease reflection noise.
縮小尺寸可用于高密度貼裝。
Available for high density mount due tocom-pact size.
減小了聲音失真。
Accomplished low total harmonics distortion with our current type.
實力廠家 交期縮短30% 18年行業生產定制經驗，3000m2工廠面積，全線自動化生產設備，月產量達600KKpcs以上，生產效率高，供貨能力強。 擁有一支強大的工程研發團隊，對于電感、高頻變壓器的技術研發、創(chuàng )新生產管理、品質管理等有著豐富的經驗和過硬的能力，可根據客戶需求量身定制，質量穩定成本低。
嚴控品質 性能穩定成本優 銅線、磁芯等原材料均采用德國、臺灣等行業一線品牌，可大大縮小產品體積，滿足大功率需求，同時能有效地控制發熱溫度，保證產品的高穩定性，從源頭解決客戶對產品的擔憂。 生產工藝、檢驗方法全部按照ISO9001:2015質量管理體系要求，從原料、設備、工藝到檢測均以近乎嚴格的標準執行，在更優的成本前提下，讓產品達到車規級的質量標準。
快捷定制 提供全套解決方案 美登熟悉各個行業被動元件的工藝性能特點，可根據需求量身定制，為客戶提供電感、線圈、高頻變壓器及配套產品一站式解決方案，真正為客戶降本增效。 客戶提供對應的圖紙參數，美登根據樣紙，提供免費制樣及送樣。
貼心服務 讓客戶無后顧之憂 售前：免費制樣、送樣及檢測，為客戶量身定制，全套配齊； 售中：全程跟進，與客戶保持緊密聯系，確保產品合格交付； 售后：7*24小時在線服務，為客戶提供全方位的技術支持與服務。
