產品尺寸 Product size
| TYPE | RTB1214B | RTB1218B |
| A(MAX) | 13.50 | 13.50 |
| B(MAX) | 18.50 | 23.50 |
| C(REF) | 3.50 | 3.50 |
| D(士0.10) | 0.70 | 0.70 |
| E(土0.50) | 7.50 | 7.50 |
| FIG. | 1 | 2 |
磁屏蔽結構:抗電磁干擾(EMI）性能強。
組立式設計,結構堅固。
高電感值，大電流,低磁損，低阻抗，寄生電容小
耐高溫扁平無氧銅線，磁路閉合，低蜂鳴噪音。

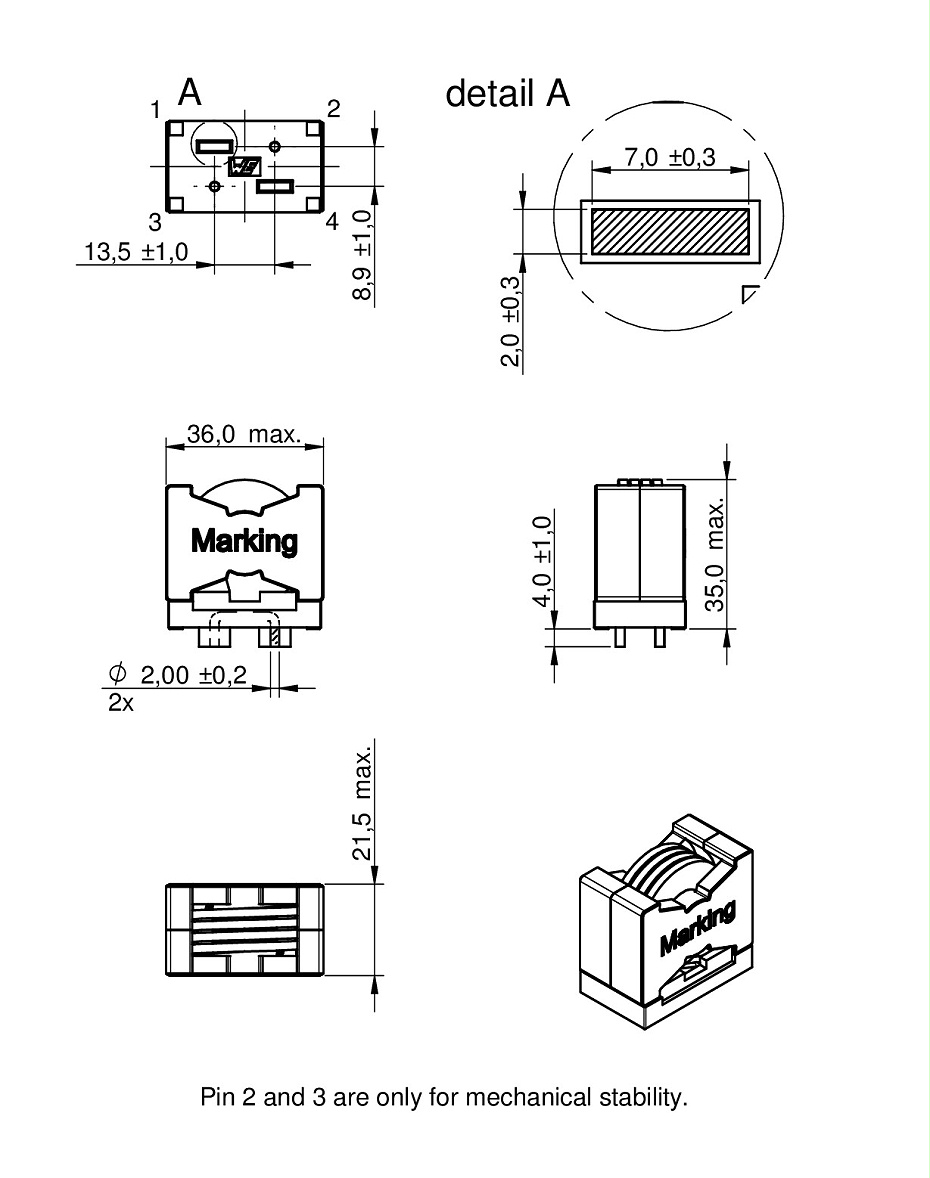

外形尺寸SHAPES AND DIMENSIONS（mm)
電氣
特性
| 電氣特性表 | |||||
| 產品型號 |
電感值 （uH）±20% |
直流電阻D.C.R (mΩ) |
溫升電流 Irms（A） |
飽和電流 Isat(A) |
|
| TYP | MAX | ||||
| SPQ2012-3R3M |
3.3 |
2.2 | 2.4 | 28.7 | 43.0 |
| SPQ2012-4R7M | 4.7 | 2.2 | 2.4 | 28.7 | 29.8 |
| SPQ2012-6R8M | 6.8 | 4.55 | 5 | 20.6 | 30.6 |
| SPQ2012-8R2M | 8.2 | 4.55 | 5 | 20.6 |
25.6 |
| SPQ2012-100M | 10 | 4.55 | 5 | 20.6 |
20.6 |
| SPQ2012-150M | 15 | 4.55 | 5 | 20.6 | 12.9 |
| 產品系列 | 數量/盤 | 數量/捆 | 外箱包裝總數量 | 內包裝箱 | 外包裝箱 |
| SPQ2012 | 6OPCS | (60×4)=240PCS | (240×2)=480PCS | 265mm*185mm*130mm | 385mm*275mm*170mm |
磁屏蔽結構:抗電磁干擾(EMI）性能強。
Magnetic shielding structure
組立式設計,結構堅固。
Group vertical design, strong structure.
高電感值，大電流,低磁損，低阻抗，寄生電容小
High inductance, high current, low magnetic loss
耐高溫無氧銅線，磁路閉合，超低蜂鳴噪音。
High temperature oxygen free copper wire
